概述

隔離開關（disconnector軒泰電氣)即在分位置時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正?；芈窏l件下的電流及在規定時間內異常條件（例如短路）下的電流的開關設備。（IEV441-14-05) 我們所說的隔離開關，一般指的是高壓隔離開關,即額定電壓在1kv及其以上的隔離開關，通常簡稱為隔離開關，是高壓開關電器中使用最多的一種電器，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。刀閘的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。

主要作用

1)分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

2)根據運行需要，換接線路。

3)可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。

4)根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。高壓隔離開關按其安裝方式的不同，可分為戶外高壓隔離開關與戶內高壓隔離開關。戶外高壓隔離開關指能承受風、雨、雪、污穢、凝露、冰及濃霜等作用，適于安裝在露臺使用的高壓隔離開關。按其絕緣支柱結構的不同可分為單柱式隔離開關（single-column disconnector)、雙柱式隔離開關（double-column disconnector)、三柱式隔離開關（three-column disconnector)。其中單柱式刀閘在架空母線下面直接將垂直空間用作斷口的電氣絕緣，因此，具有的明顯優點，就是節約占地面積，減少引接導線，同時分合閘狀態特別清晰。在超高壓輸電情況下，變電所采用單柱式刀閘后，節約占地面積的效果更為顯著。

特點

1.在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全。

2.隔離開關不能帶負荷操作：不能帶額定負荷或大負荷操作，不能分、合負荷電流和短路電流，但是有滅弧室的可以帶小負荷及空載線路操作。

3.一般送電操作時：先合隔離開關，后合斷路器或負荷類開關； 斷電操作時：先斷開斷路器或負荷類開關，后斷開隔離開關。

4.選用時和其它的電氣設備沒有什么兩樣，都得是額定電壓、額定電流、動穩定電流、熱穩定電流等都得符合使用場合的需要。隔離開關的作用是斷開無負荷的電流的,電路.使所檢修的設備與電源有明顯的斷開點，以保證檢修人員的安全,隔離開關沒有專門的滅弧裝置不能切斷負荷電流和短路電流，所以必須在電路在斷路器斷開電路的情況下才可以操作隔離開關。

產品分類

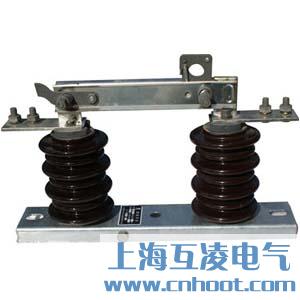

GW9-10/15型隔離開關按防污等級來分有2種：GW9-10和GW9-10W按電流分：有200A 400A 630A 800A 1000A 1250A、按電壓分：有10KV 15KV。

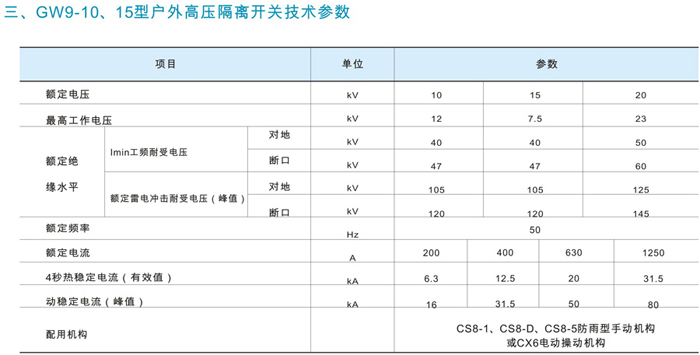

技術參數

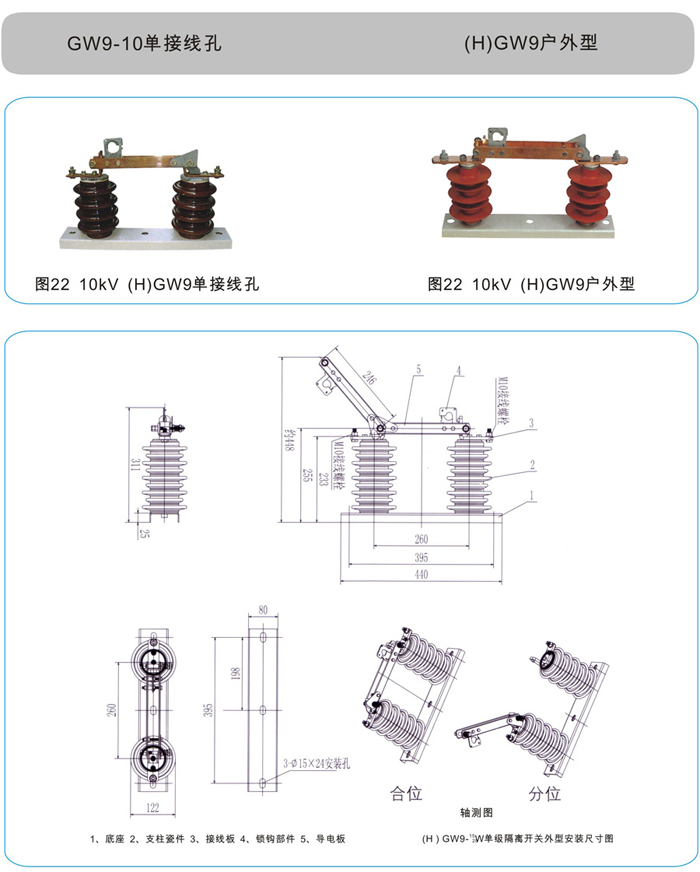

外形及安裝尺寸

主要產品型號：GW9-10/200-6.3、GW9-10/400-12.5、GW9-10/630-20、GW9-10/1000-20、GW9-10/1250-31.5
