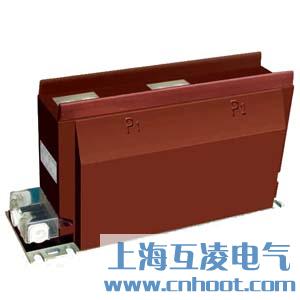

AS12/150B/4S電流互感器結構

AS12/150B/4S型電流互感器為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

AS12/150B/4S電流互感器選型

AS12/150B/4S電流互感器為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格

AS12/150B/4S電流互感器的作用

1、額定絕緣水平：12/42/75kV；
2、負荷功率因數：COS&=0.8(滯后)；
3、額定二次電流：5A或1A；
4、表面爬電距離：260mm，滿足II級污穢等級要求；
5、產品標準：GB1208-1997《電流互感器》；
6、儀表保安系數：FS≤10；

AS12/150B/4S電流互感器參數

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

AS12/150B/4S電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
