簡介

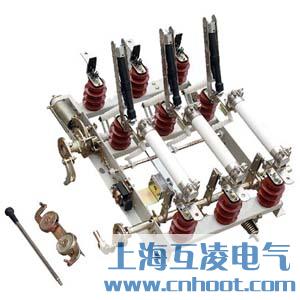

FN5-12D戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。

FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

結構

本負荷開關的外形與一般戶內隔離開關相似，開關的底部為底架，傳動機構裝于其中，若帶接地刀，還配有聯鎖機構，底架上裝有六只絕緣子起支持作用。上、下絕緣子分別裝有觸座、支座，觸刀裝在支座上，與觸座接觸后，形成了電流回路，滅弧器裝于兩觸刀片之間。

型號及其含義

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要技術參數

外形及安裝尺寸

FN5-12R戶內交流高壓負荷開關

FN5-12RD(L)戶內交流高壓負荷開關

主要產品型號：FN5-12D/630-20、FN5-12D/125-31.5
