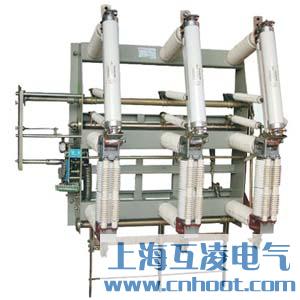

概述

FZN21-40.5戶內高壓交流真空負荷開關(熔斷器組合電器)是專為35Kv箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品體積小、安裝方便、操作簡單。其結構科學合理，動作靈活可靠。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安全方便。

該戶內高壓交流真空負荷開關(熔斷器組合電器)適用于額定電壓40.5kV三相交流501h的供電網絡中，作為開斷負荷電流、過載電流及短路電流之用。尤其適用于無油化，不檢修及頻繁操作要求的場所。

正常使用條件

1 周圍空氣溫度不超過40℃，且在24h內測得的平均植不超過35℃，最低周圍空氣溫度為-25℃；

2 陽光輻射的影響可以忽略；

3 海拔高度不超過1000m；

4 周圍空氣沒有明顯地受到塵埃、煙、腐、蝕性和、或可燃性氣體，蒸汽或鹽霧的污染；

5 相對濕度日平均植不超過95%；水蒸氣壓力日平均值不超過22kPa；月相濕度對平均值不超過90%；月水蒸氣壓力平均值不超過1.8KPa；

6 來自開關設備和控制設備外部的振動或地動是可以忽略的；

7 在二次系統中感應的電磁干擾的幅度值不超過1.6kV。

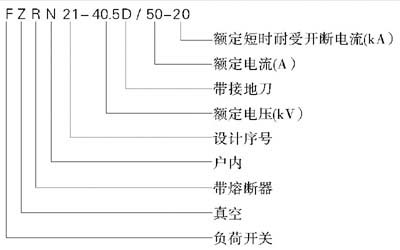

型號及其含義

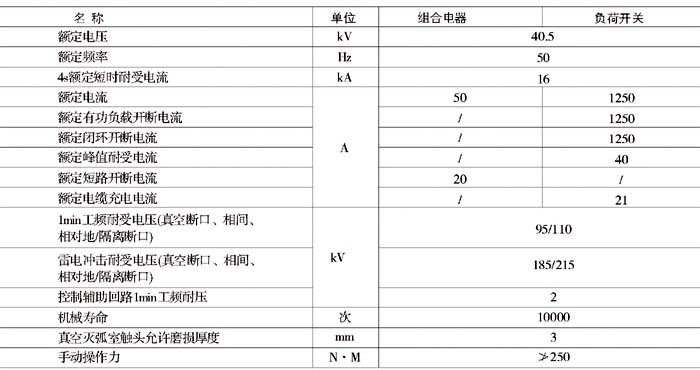

主要技術參數1

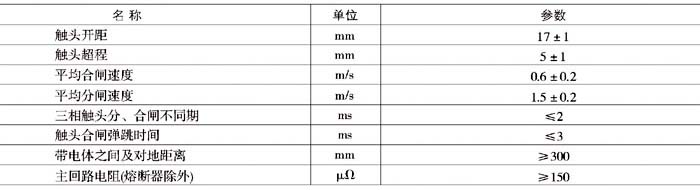

主要技術參數2

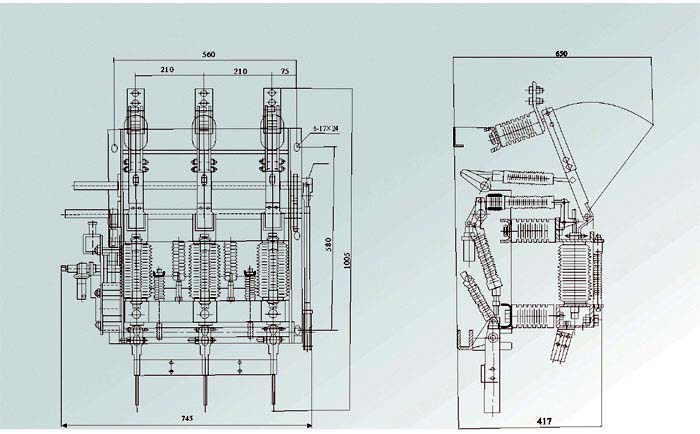

外形及安裝尺寸1

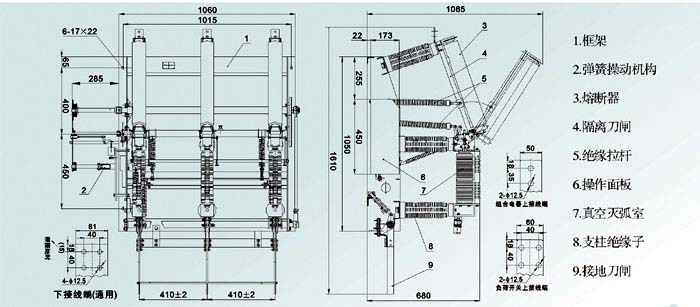

外形及安裝尺寸2

常用型號：FZN21-40.5/1250-31.5
