概述

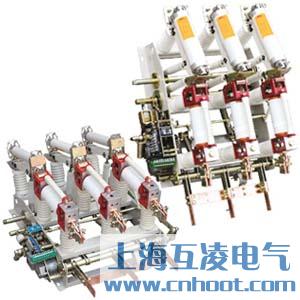

FZRN21-12D/T125-31.5高壓真空負荷開關及組合電器,適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓 1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。

本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流（FZN21-12DR/T125-31.5）可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

常用產品型號：FZRN21-12D/T630-20、FZRN21-12D/T200-31.5

使用環境條件

1、周?chē)諝鉁囟壬舷蓿?40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周?chē)諝鈶?yīng)不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

型號及其含義

主要技術參數

型號及含義

該型負荷開關及組合電器主要由框器、隔離開關（組合器的限流熔斷器在隔離開關上）、真空開關管 、接地開關、彈簧操作機構等組成。本產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構，采用電動機（另配手動）彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖（機械聯鎖），以防止誤操作。
