概述

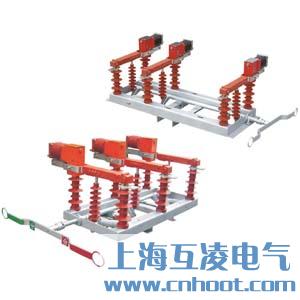

FZW32-40.5戶外高壓隔離真空負荷開關(以下簡稱負荷開關)，適用于額定電壓40.5kV，額定頻率50Hz的供電網絡中，可開斷、關合負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能，適用于城網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大，安全可靠，電壽命長，可頻繁操作，少維護、操作方式采用單桿手動操作，也可采用電動遠控操作、斷口明顯等優(yōu)點。

型號及其含義

使用環(huán)境條件

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤1000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過7001~a(相當于風速34m/s)；4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過250C；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

說明

a、采用真空滅弧室滅弧、無爆炸危險、不須檢修。

b、隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。

c、機體的零部件全部采用不銹鋼材料，底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環(huán)境下的正常運行。

d、安裝方式以單桿式、手動操作為主，也可采用電動或遠程遙控操作。

e、廣泛適用農網、城網、鐵路等配置電線路改造。

f、開斷能力大、安全可靠、電壽命長、可頻繁操作。

常用型號

FZW32-40.5/630-20、FZW32-40.5/630-25、FZW32-40.5/1250-20、FZW32-40.5/1250-25
