概述

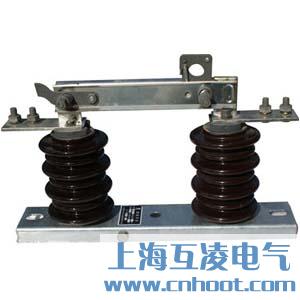

GW9-12W/1000戶外高壓隔離開關系高壓開關設備，用于額定電壓12KV、交流50Hz及以下電力系統中，配用CS6-1型人力操作機構，作為在有電壓而無負載的情況下，分、合電路之用，亦有派生產品防污型，高原型的和加裝帶電顯示裝置等。

使用環境

1.海拔不超過1000m；

2.周圍空氣溫度:-25oC～ +40oC；

3.周圍環境相對濕度: 日平均值不大于95% 月平均值不大于90%；

4.地震裂度不超過8度；

5.安裝場所：沒有火災、易燃、易爆、嚴重污穢、化學腐蝕及劇烈振動場所。

主要技術參數

外形及安裝尺寸

其他型號：GW9-12G/200A、GW9-12G/400、GW9-12G/630、GW9-12G/1000、GW9-12G/1250

主要作用

1)分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

2)根據運行需要，換接線路。

3)可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。

4)根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。高壓隔離開關按其安裝方式的不同，可分為戶外高壓隔離開關與戶內高壓隔離開關。戶外高壓隔離開關指能承受風、雨、雪、污穢、凝露、冰及濃霜等作用，適于安裝在露臺使用的高壓隔離開關。按其絕緣支柱結構的不同可分為單柱式隔離開關（single-column disconnector)、雙柱式隔離開關（double-column disconnector)、三柱式隔離開關（three-column disconnector)。其中單柱式刀閘在架空母線下面直接將垂直空間用作斷口的電氣絕緣，因此，具有的明顯優點，就是節約占地面積，減少引接導線，同時分合閘狀態特別清晰。在超高壓輸電情況下，變電所采用單柱式刀閘后，節約占地面積的效果更為顯著。
