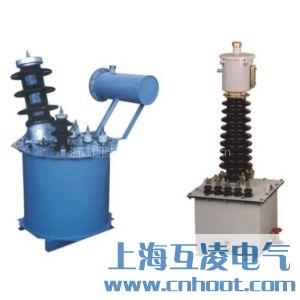

JDJJ-35電壓互感器

產品名稱：JDJJ-35電壓互感器
型號：JDJJ-35
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JDJJ-35電壓互感器原理

JDJJ-35電壓互感器(為單向、戶外、油浸式產品，使用時三臺一組，JDJJ2-35為Yo/Yo/[連接， JDJJF2-35為Yo/Yo/Yo/[ 連接。適用于額定頻率50Hz或60Hz，額定電壓為35kV電力系統中作電能計量、電壓監控和繼電保護用。

JDJJ(F)2-35(JDXN(F)2-35)油浸式電壓互感器互感器，產品由油箱及裝于其上的瓷套組成，油箱上有供吊裝的吊攀，頂部與高壓瓷套連接。下油箱底部設有放油塞及接地螺栓和4-∮4mm安裝孔。產品油箱上部的高壓瓷套頂部裝有儲油柜，互感器儲油柜附有一次繞組A端出線端子（一次N端裝于二次接線盒內）。固定在下油箱內的器身由鐵心和線圈組成。鐵心由條形硅鋼片疊成三柱式，中間心柱上套有線圈，緊貼心柱的絕緣骨架上依次卷繞剩余電壓繞組、二次繞組、一次繞組，各繞組間用絕緣紙板隔開，產品為全密封結構，能有效地防止絕緣的老化。（特別說明：所用變壓器油為25號變壓器油）

JDJJ-35電壓互感器參數

1．安裝場所：
2.環境溫度-25℃~+40℃的范圍內，空氣濕度不大于85%
3.海拔：海拔2500米以下使用；
4.安裝場所無腐蝕性的氣體。

型號	額定電壓比 (kV)	準確級組合	額定輸出	極限輸出	額定絕緣水平(kV)
			(VA)	(VA)
JD6-35	35/0.1 35/0.1/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200


JDX6-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100


	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

常見異常

⑴三相電壓指示不平衡：一相降低（可為零），另兩相正常，線電壓不正常，或伴有聲、光信號，可能是互感器高壓或低壓熔斷器熔斷；
⑵中性點非有效接地系統，三相電壓指示不平衡：一相降低（可為零），另兩相升高（可達線電壓）或指針擺動，可能是單相接地故障或基頻諧振，如三相電壓同時升高，并超過線電壓（指針可擺到頭），則可能是分頻或高頻諧振；
⑶高壓熔斷器多次熔斷，可能是內部絕緣嚴重?fù)p壞，如繞組層間或匝間短路故障；
⑷中性點有效接地系統，母線倒閘操作時，出現相電壓升高并以低頻擺動，一般為串聯諧振現象；若無任何操作，突然出現相電壓異常升高或降低，則可能是互感器內部絕緣損壞，如絕緣支架繞、繞組層間或匝間短路故障；
⑸中性點有效接地系統，電壓互感器投運時出現電壓表指示不穩定，可能是高壓繞組N（X）端接地接觸不良。
(6)懸浮電位放電，可能是穿芯螺栓和鐵芯連接松動，造成螺栓處于懸浮電位；金屬異物處于懸浮電位放電；絕緣支架螺母電位懸浮；
(7)電弧放電，可以是串級繞組對鐵芯放電，絕緣支持架不良而放電；絕緣進水受潮；一次繞組末端未接地；
(8)過熱性故障

產品名稱：
JDJJ-35電壓互感器

型號：
JDJJ-35

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
