JDZ11-10B電壓互感器原理

JDZ11-10B電壓互感器為單相、戶內、干式半封閉產品，使用時單臺或二臺一組，JDZ-3，JDZ-6，JDZ-10 二臺一組時為V/V連接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

JDZ11-10B電壓互感器的作用

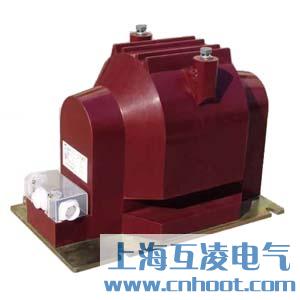

JDZ11-10B電壓互感器為全封閉，繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕，安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受 潮。一次繞組引出線端子的標志為A、N；二次繞組引出線端子的標志為a、n，均在澆注體上清晰標注。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。
本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。

JDZ11-10B電壓互感器使用條件

1.海拔高度不超過30003米;
2.周圍環境溫度不高于+40'C，不低于-5'C；
3.周圍空氣的相對濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體

JDZ11-10B電壓互感器技術參數

1、產品標準：GB1207-1997《電壓互感器》；
2、負載功率因數：COS&=0.8(滯后)；
3、產品表面爬電比距滿足II級污穢等級；

注意事項：1、使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。

五、外形及安裝尺寸

線路上為什么需要變換電壓呢？這是因為根據發電、輸電和用電的不同情況，線路上的電壓大小不一，而且相差懸殊，有的是低壓220V和380V，有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難，而且更主要的是，要直接制作高壓儀表，直接在高壓線路上測量電壓，那是不可能的，而且也是絕對不允許的。
