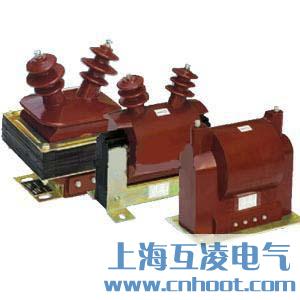

- 產品名稱：JDZC-10電壓互感器
- 型號：JDZC-10
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
JDZC-10電壓互感器原理
JDZC-10,JDZC-6電壓互感器型澆注式電壓互感器為戶內環氧樹脂澆注式半封閉結構，適用于交流50Hz額定電壓為10千伏以下的電力系統中;不但可以作電壓，電能測量而且能夠控制電路并為操作機構提供電源.本產品符合GBl207-97電壓互感器標準。
JDZC-10電壓互感器使用條件
1 海拔高度不超過 1000 米
2 周圍環境溫度不高于+40 ℃，不低于-5 ℃
3 周圍空氣的相對濕度不大于 85 %(20 ℃）
4 安裝場所無腐蝕性的氣體

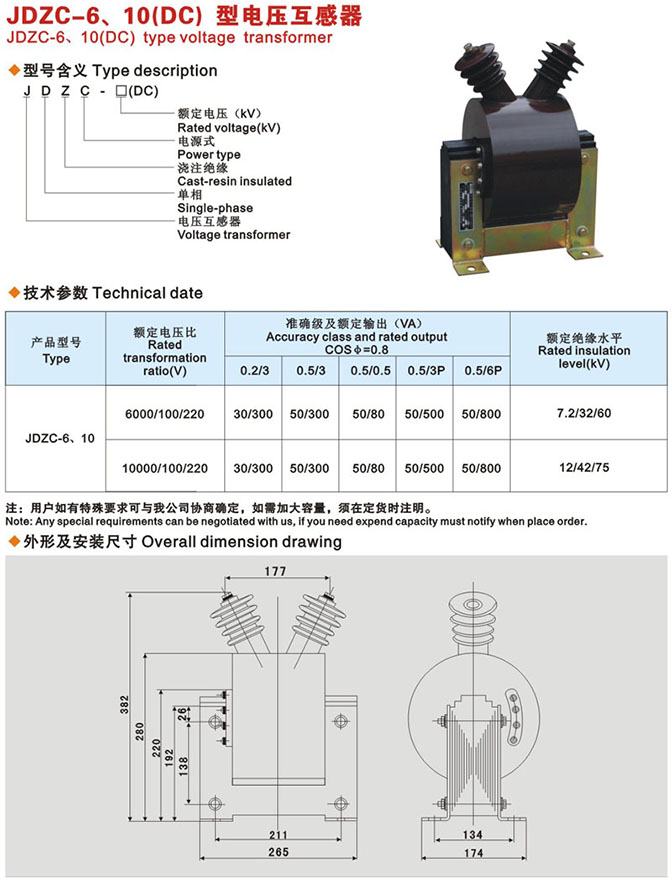

JDZC-10電壓互感器參數
l負載功率因數:cosø=0.8(滯后);
2.接線圖1;
3.其它技術參數見表1 ;
| 產品型號 | 額定電壓比 | 準確級及額定輸出 VA COSφ=0.8 | 額定絕緣水平(KV) | ||||
| 0.2/3 | 0.5/3 | 0.5/0.5 | 0.5/3P | 0.5/6P | |||
| JDZC-6 JDZC-10 電壓互感器 |
6/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 7.2/32/60 |
| 10/0.1/0.22KV | 30/300 | 50/300 | 50/80 | 50/500 | 50/800 | 12/42/75 | |
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
