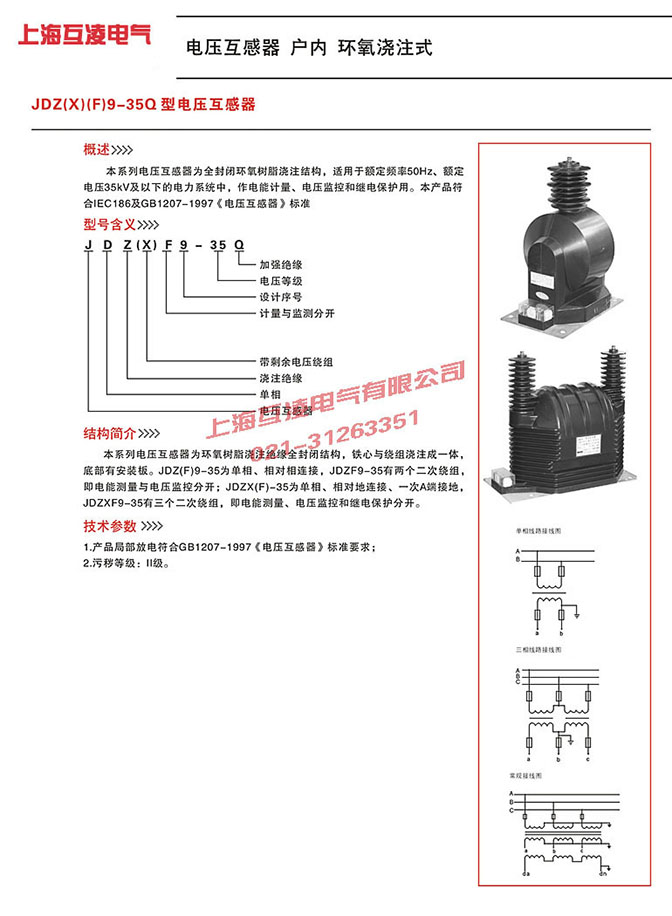

JDZX9-35電壓互感器原理

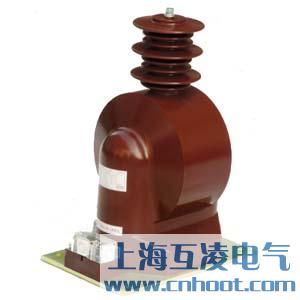

JDZX9-35電壓互感器為環氧樹脂澆注全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。 JDZ(F)9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；JDZX(F)9-35為單相、相對地連接，一次A端接相線，N端接地，JDZXF9-35有三個二次繞組，即電能測量、電壓監控和繼電保護分開。JDZX(F)9-35G為全絕緣結構，一次A端接相線，N端接地, JDZXF9-35G有三個二次繞組，即電能測量、電壓監控和繼電保護分開。

JDZX9-35電壓互感器的作用

JDZX9-35電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

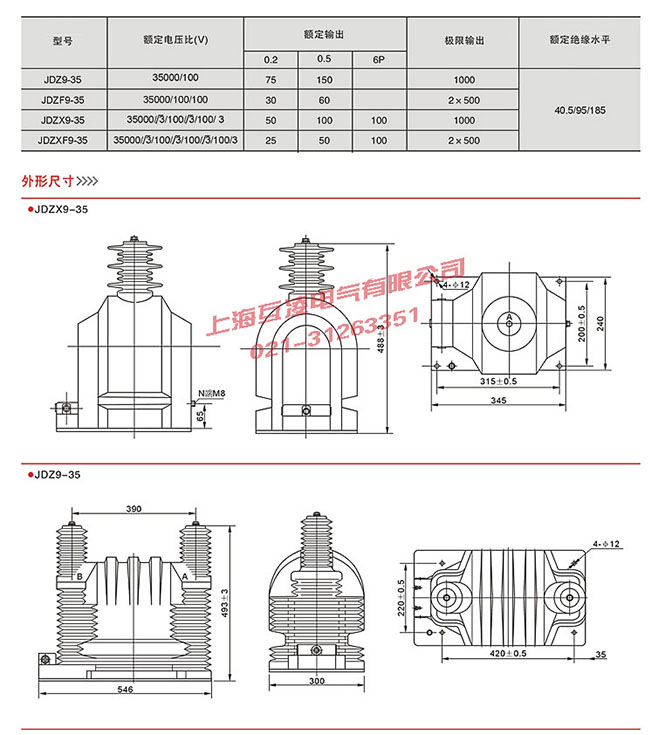

JDZX9-35電壓互感器參數

安裝場所：戶外。
環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。
海拔：不超過1000m。
大氣條件：大氣中無嚴重污穢。
產品執行標準為GB 1207《電壓互感器》。

JDZX9-35電壓互感器接線

電壓互感器的接線方式很多，常見的有以下幾種：
⑴ 用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。
⑵ 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
⑶ 用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。
⑷ 電容式電壓互感器接線形式。
在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。
在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。
