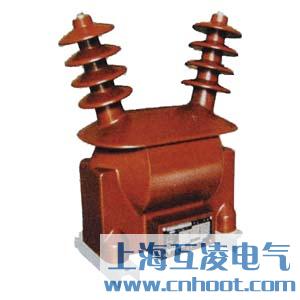

JDZXW-20電壓互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：JDZXW-20電壓互感器
- 型號：JDZXW-20
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
JDZXW-20電壓互感器原理
JDZW-20電壓互感器(以下簡稱互感器)適用于戶外、額定頻率為 50Hz 或60Hz、額定電壓為20kV的電力系統中，作電能計量、電壓監測和繼電保護用。
JDZXW-20電壓互感器變比參數
安裝場所：戶外。
環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。
海拔：不超過1000m。
大氣條件：大氣中無嚴重污穢。
產品執行標準為GB 1207《電壓互感器》。
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平(kV) |
| (VA) | (VA) | ||||
| JDZW-20 | 20/0.1 20/0.1/0.1 |
0.2 0.5 1 |
75 150 250 |
1000 | 40.5/95/200 |
| JDZXW2-20G | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) |
75/100 150/100 250/100 |
||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P) |
30/30/100 30/60/100 60/60/100 |
2×500 | ||
注意事項
1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路。
