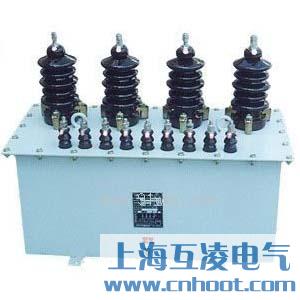

JSZWK-10電壓互感器原理

JSZWK-10是繼三相五柱電壓互感器之后，為消除因電力系統不同程度接地后導致互感器發(fā)生鐵磁諧振大量燒毀這一公害而開發(fā)研制的一種新型電壓互感器。
JSZWK-10電壓互感器以環(huán)氧樹脂及特殊絕緣材料為主絕緣，外裝保護鐵箱和瓷套，提高了防潮性能及電氣絕緣性能，本產品不怕分頻、高頻，不會過電壓而燒毀，可長期運行在線路單相接地情況下，而無超溫這慮，同時保護繞組產生100V電壓，推動繼電器工作。

JSZWK-10電壓互感器變比參數

產品符合標準GB1207和IEC186；
額定電壓：3 kV、6 kV、10 kV；
額定電壓比、額定絕緣水平、準確級次與相應的額定二次負荷見表

JSZWK-10電壓互感器的作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
