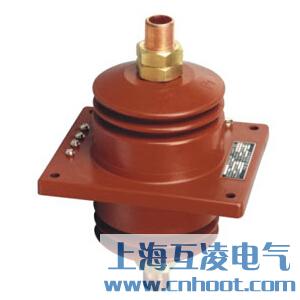

LDZJ-10Q電流互感器

產品名稱：LDZJ-10Q電流互感器
型號：LDZJ-10Q
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

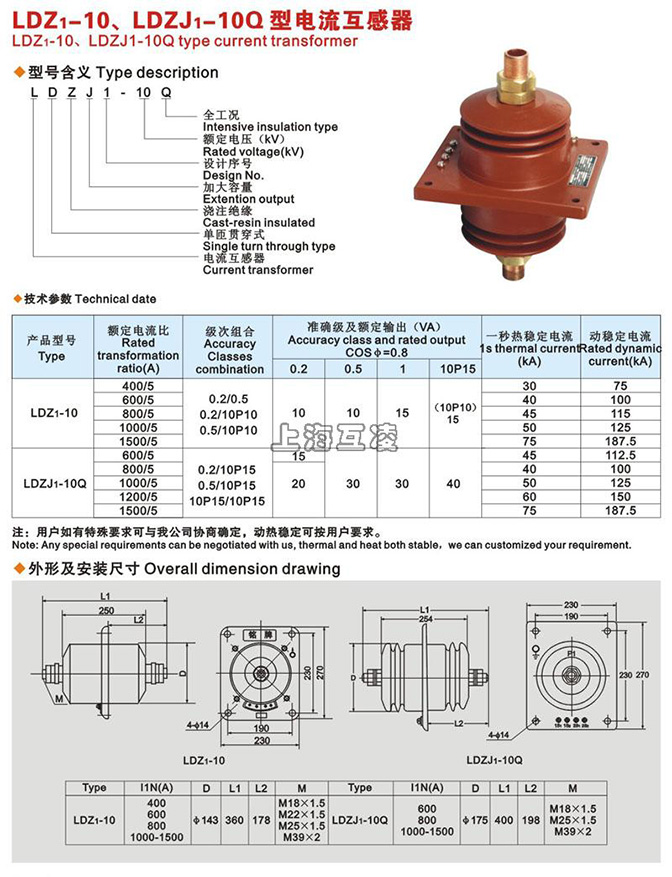

LDZJ-10Q電流互感器原理

LDZJ1-10電流互感器環氧樹脂澆注絕緣全封閉式產品，適用于額定電壓10kV及以下，額定頻率為50Hz或60Hz的戶內電力線路及設備中作電流、電能測量和繼電保護使用。本型互感器具有體積小、重量輕、絕緣性能優越、精度高、動熱穩定倍數高等特點，并且還可以根據用戶需要制成各種特殊規格、靈活性強，符合IEC44-1:1996及GB1208-1997<<電流互感器>>標準。

LDZ(J)1-10型電流互感器為全封閉式結構，鐵芯采用優質的導磁材料，一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并容易做到表面清潔。一次出線P1、P2分別在澆注體的兩側，二次繞組出線端在中間，第一組為計量繞組（0.2S級、0.2級），標志為1S1、1S2;第二組為監控繞組（0.5級)，標志為2S1、2S2：第三組為保護級繞組（10P級），標志為3S1，3S2。如果客戶需要，可任意改變準確級組合，互感器為減極性，中部有安裝板，可供固定式開關柜中穿墻安裝。

產品名稱：
LDZJ-10Q電流互感器

型號：
LDZJ-10Q

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
