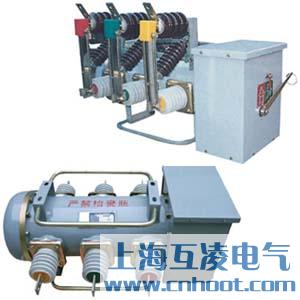

LW3-10六氟化硫斷路器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：LW3-10六氟化硫斷路器
- 型號：LW3-10
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
概述
是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器，操作機構分（I型）手動儲能彈簧操動機構。（II型）電動機儲能操作機構，（III型）直流電磁操動機構三種， 各種操動機構與斷路器本體完善地組合成一個整體，與其它10KV級戶外斷路器相比，具有結構簡單，滅弧和絕緣性能優異，操作功小，額定參數高，電壽命和不檢修周期長等顯著優點，使用本產品不但可減少占地面積，降低工程造價和消除火災危險，而且可以大提高電力系統的可靠性。
結構特點
具備基本型斷路器的全部功能，配重合控制器或分段控制器即構成重合器（或分段器）型智能斷路器，與PT重合控制器（分段控制器）配合，具備合閘涌流控制，過流保護和短種速斷三段復合保護和1—3次重合閘，小電流接地保護，有線遠方控制，也可在桿下線遙控等多種功能，且控制器參數可以連續整定。是農網變電所，站外散點開關和簡單計量開關的理想選擇。
型號及含義
環境條件
環境溫度：上限+40度，下限-40度；
海拔高度不超過1000m；
風壓不超過700Pa(風速不大于35m/s)；
地震烈度不超過8度；
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
主要技術參數
外形及安裝
戶外安裝方式示意圖
產品型號：LW3-10/400-6.3、LW3-10/400-8、LW3-10/400-12.5、LW3-10/400-16、LW3-10/400-20
LW3-10/630-6.3、LW3-10/630-8、LW3-10/630-12.5、LW3-10/630-16、LW3-10/630-20
