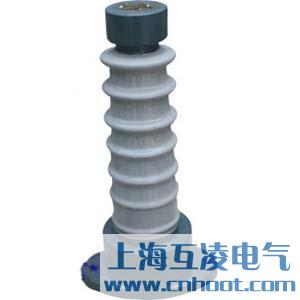

ZA-35T支柱絕緣子使用范圍

戶外棒形支柱瓷絕緣子適用于工頻交流系統標稱電壓35~750KV變電、配電裝置和電站電氣設備中作為導電部分的絕緣和支持。絕緣子安裝地點海拔不超過1000m，周圍環境溫度-40℃~+40℃。

按使用環境大氣的清潔程度，絕緣子分普通型、耐污型和耐重污型三種。

按支持的電氣設備不同，分為母線及隔離開關支柱、阻波器支柱和空心電抗器支柱三種。

戶內支柱絕緣子按國標GB8287.1~8287.2《高壓支柱瓷絕緣子》生產。

Z－戶內外膠裝支柱瓷絕緣子

ZN－戶內內膠裝支柱瓷絕緣子

ZL－戶內聯合膠裝支柱瓷絕緣子

－破折號后數字表示電壓等級，KV；斜線下數字表示彎曲破壞負荷，KN

ZA-35T支柱絕緣子結構特點

絕緣子由瓷件與上、下金屬附件用水泥膠合劑膠裝而成。瓷件表面上粽釉，或根據用戶要求的顏色上釉。

金屬附件表面熱鍍鋅，330KV及以上用于支持母線的絕緣子，其頂部設有均壓環。

普通型絕緣子采用標準傘型，耐污型、耐重污型絕緣子采用經人工污穢試驗優選的大小傘相間、傘下帶棱的傘形。由于小傘處于大傘的保護之下不易受污染，且大傘間距較大，改善了傘間放電特性，因為提高了絕緣子的耐污性能，并有利于帶電水沖洗。
