工作原理

該系列真空斷路器配中封式縱磁真空滅弧室。當動、靜觸頭在操作機構作用下帶負荷分閘時，觸頭間隙將燃燒真空電弧，并在過零時熄滅電弧。由于觸頭的特殊結構，燃弧期間觸頭間隙會產生相當?shù)目v向磁場，這個磁場可使電弧均勻分布在觸頭表面，維持較低的電弧電壓，并使真空滅弧室具有較高的弧后介質強度恢復速度和較小的電弧能量及較小的電腐蝕速率，從而提高了斷路器開斷短路電流能力和壽命。

概述

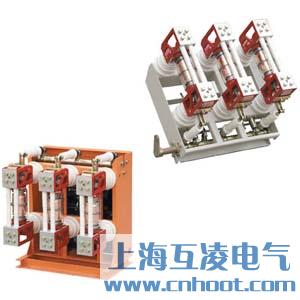

ZN28-12C/T2000-31.5真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備。該產品符合GBl984-89標準，該產品總體結構分為開關本體與操動機構一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適用于各種固定式開關柜，如CClA(Z)，XGN2A-10(Z)等。該產品可配用CDl7、CDl0型直流電磁操動機構和CTl7、CTl9型彈簧儲能式操動機構。

型號及其含義

主要技術參數

外形及安裝尺寸

使用環境條件

1、周圍空氣溫度：上限+40度，下限-30度；

2、海拔高度：不超過2000m；

3、風壓不超過700pa(相應干風速34m/s)；

4、地震強度不超過暖；

5、最大日溫差：不超過25度；

6、相對濕度：日平均不大于95%，月平均不大于90%；

7、無易燃，易炸危險，化學腐蝕及劇烈振動的場所。

該真空斷路器其他型號

ZN28-12C/T630-20、ZN28-12C/T1000-20、ZN28-12C/T1250-20

ZN28-12C/T1250-20、ZN28-12C/T1600-25

ZN28-12C/T1250-31.5、ZN28-12C/T1600-31.5、ZN28-12C/T2500-31.5

ZN28-12C/T1600-40、ZN28-12C/T2500-40、ZN28-12C/T3150-40

結構特點

本產品是固定式開關柜專用真空斷路器，自身不帶操動機構，使用時必須配用合適的操動機構。本產品裝設中封接式縱磁場真空滅弧室，主軸分閘彈簧及油緩沖器等部件安裝在機架中，見圖1、圖2。機架的左端設有安裝孔，供斷路器安裝使用。機架右側平面裝6個絕緣子(上下各3個)，上絕緣子固定靜觸頭支架，下絕緣子固定動觸頭支架，動、靜觸頭支架的右端兼作出線端子，見圖3。真空滅弧室裝設在動靜觸頭支架之間，主軸通過絕緣拉桿拐臂與真空滅弧室動導電桿連接，動、靜觸頭支架之間還裝有二根絕緣桿，將兩者連成一個整體，提高了整體強度。
