概述

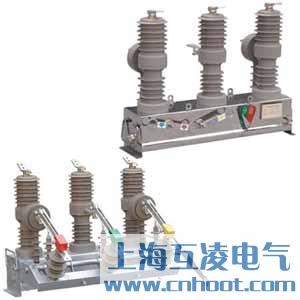

ZW32-12/630-20戶外交流高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV、三相交流50Hz的戶外配電設備。 主要用于開斷、關合電子系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統 中作保護和控制之用，及農村電網頻繁操作場所。也可作為電網的分段開關，加裝控制器后，可實現配 網自動化。

名稱及含義

使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

結構特點

1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。

2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

4、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

5、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器?？蛇B裝避雷器支柱絕緣子，維護方便。

安裝、使用及維護

1、開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

2、柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

3、斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

4、本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

5、用戶不得隨意更換使用與原型號規格不一致的電器元件。

6、操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。

主要技術參數

外形及安裝尺寸
