概述

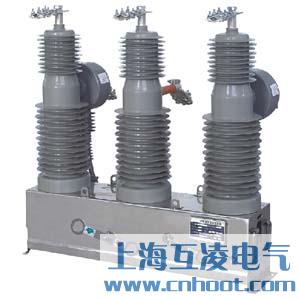

ZW32-24/630戶外高壓真空柱上桿式斷路器，是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。也可作為電網的分段開關，加裝控制器后，可實現配網自動化。符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求.近來，隨著我國城市電網的不斷擴大及用電負荷的迅猛增長，同時針對農村電網供電線路長、線損大的特點，原有的10kV電壓等級配電已經難以滿足供電要求，逐漸暴露出其供電距離過大、線損率高、電壓質量難以合乎要求等弱點。而采用20kV電壓等級供電具有增加供電能力、保證電壓質量、降低電網電能損耗、節省電網的建設費用等一系列優勢。所以采用20kV電壓配電等級供電是發展的必然趨勢，勢在必行。ZW□-24型戶外高壓交流真空斷路器是三相交流50Hz、額定電壓為24kV的戶外開關設備，適用于開合各種不同性質的負荷及頻繁操作場合，適用于城網、農網、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外先進技術，立足于國產原材料和工藝的基礎上，最早研制成功的適合我國國情的24kV戶外高壓開關設備，擁有自有知識產權和多項專利技術，填補了國內24kV電壓等級戶外開關設備的空白，同比國際同類產品具有小型化、免維護、智能化等特點。同時該產品對周圍環境無污染，是綠色環保產品。

型號及含義

使用環境條件

a、周圍空氣溫度：+40℃～-40℃ 日溫差：25K

b、風速不大于35m/s

c、機箱防護等級為IP64

d、考慮凝露和降水

e、地震烈度不超過8級

f、太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）

h、超出本技術條件的要求，由用戶和制造廠協定。

ZW32-24/630真空斷路器特點

1外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。

2絕緣部分采用環氧樹脂和硅橡膠復合絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。

3操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。

4滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。

5電流互感器采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。

6根據用戶需要，可與相應的的控制器配合構成自動重合器、分段器，是實現配網自動化的理想設備。

常用產品型號

ZW32-24/630A、ZW32-24/1000、ZW32-24/1250

主要技術參數

主要機械參數

外形及安裝尺寸
