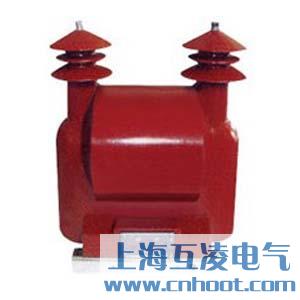

JDZXW-6G,JDZXW-3G電壓互感器原理

JDZXW-6G,JDZXW-3G電壓互感器為戶外環氧樹脂澆注絕緣全封閉結構。適用于交流50Hz，額定電壓10KV及以下的電力系統中作電壓、電能測量和繼電保護用。適用于農村戶外變電站，也可適用于工業、小型企業、配電所。
本型電壓互感器為支柱式結構，采用戶外環氧樹脂全封閉澆注，具有耐電弧，耐紫外線，耐老化，壽命長等特點。由于互感器采用全封閉澆注絕緣，尺寸小，重量輕，適用于任何位置，任意方向安裝。二次出線端有接線保護罩，其下方有出線孔，并能實現防竊電措施。安全可靠，底座槽鋼上有4個安裝孔。

JDZXW-6G,JDZXW-3G電壓互感器結構

本型電壓互感器采用戶外環氧樹脂全封閉澆注，具有耐電弧、耐紫外線、耐老化爬電距離大、局部放電量小、抗過電壓能力強等特點。體積小、重量輕，適宜于任何位置、任意方向安裝。

JDZXW-6G,JDZXW-3G電壓互感器使用環境

1．環境溫度：-25℃～+40℃;
2．污穢等級：Ⅳ級。

JDZXW-6G,JDZXW-3G電壓互感器參數

1．技術參數見表；
2．符合GBl207—2006《電壓互感器》標準。

注意事項

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
