概述

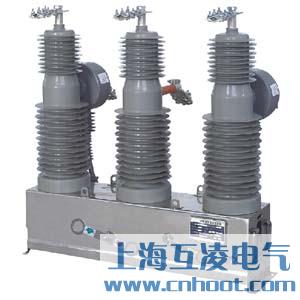

ZW32-24G/T630-20戶外高壓真空柱上桿式斷路器，是額定電壓24KV、50HZ交流三相高壓配電網中的控制保護設備。主要用于斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。也可作為電網的分段開關，加裝控制器后，可實現配網自動化。符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求.近來，隨著我國城市電網的不斷擴大及用電負荷的迅猛增長，同時針對農村電網供電線路長、線損大的特點，原有的10kV電壓等級配電已經難以滿足供電要求，逐漸暴露出其供電距離過大、線損率高、電壓質量難以合乎要求等弱點。而采用20kV電壓等級供電具有增加供電能力、保證電壓質量、降低電網電能損耗、節省電網的建設費用等一系列優勢。所以采用20kV電壓配電等級供電是發展的必然趨勢，勢在必行。ZW□-24型戶外高壓交流真空斷路器是三相交流50Hz、額定電壓為24kV的戶外開關設備，適用于開合各種不同性質的負荷及頻繁操作場合，適用于城網、農網、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外先進技術，立足于國產原材料和工藝的基礎上，最早研制成功的適合我國國情的24kV戶外高壓開關設備，擁有自有知識產權和多項專利技術，填補了國內24kV電壓等級戶外開關設備的空白，同比國際同類產品具有小型化、免維護、智能化等特點。同時該產品對周?chē)h(huán)境無污染，是綠色環保產品。

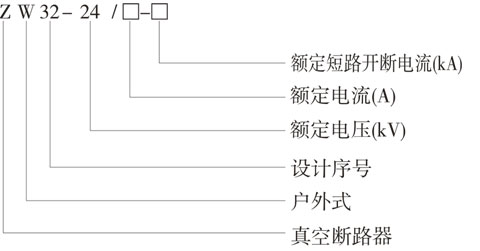

型號及含義

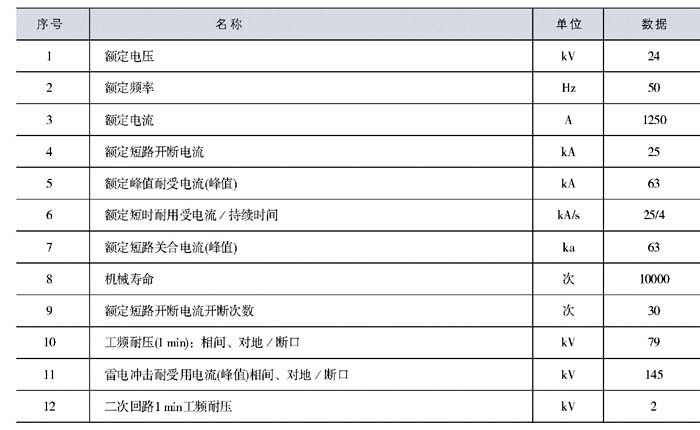

主要技術參數

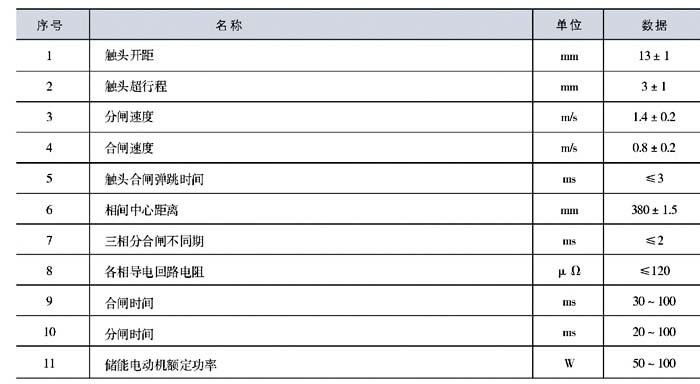

主要機械參數

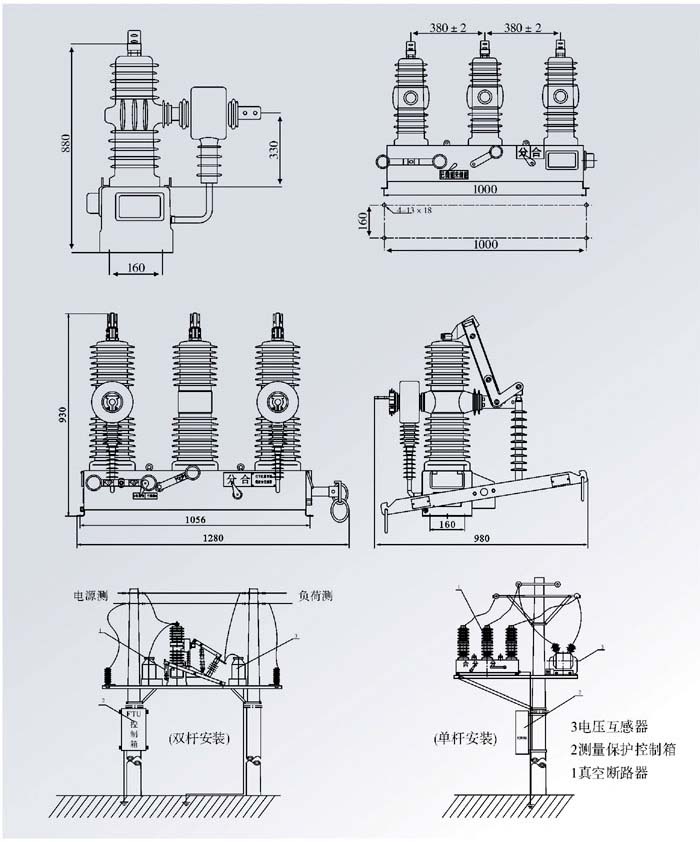

外形及安裝尺寸

使用環境條件

a、周?chē)諝鉁囟龋?40℃～-40℃ 日溫差：25K

b、風速不大于35m/s

c、機箱防護等級為IP64

d、考慮凝露和降水

e、地震烈度不超過8級

f、太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）

h、超出本技術條件的要求，由用戶和制造廠協定。

ZW32-24G/T630-20真空斷路器特點

1、外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再?lài)娡磕妥贤饩€清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。

2、絕緣部分采用環氧樹脂和硅橡膠復合絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。

3、操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。

4、滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。

5、電流互感器采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。

6、根據用戶需要，可與相應的的控制器配合構成自動重合器、分段器，是實現配網自動化的理想設備。
