概述

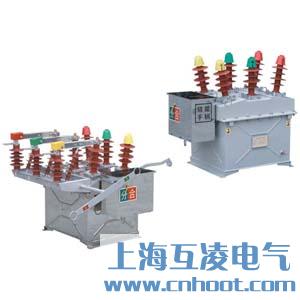

ZW8-12G/T630-20真空斷路器用于額定電壓12kV、三相交流50Hz的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。

該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。

應用及特點

ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾?cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

主要產品型號：ZW8-12G/T630-16，ZW8-12G/T1250-20，ZW8-12G/T1250-16

使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

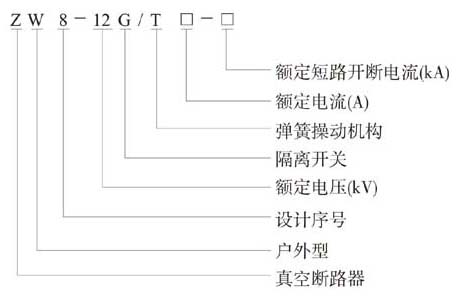

ZW8-12型號及其含義

組成結構

1）整體結構為三相共箱式

2）真空滅弧室

3）彈簧操動機構

4）絕緣系統

5）導電回路

6）箱蓋、箱體

7）密封件

ZW8系列開關特點

1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

2）內置多抽頭電流互感器可作為過電流保護之用

3）采用雙繞組電流互感器可作為保護和計量用

4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）

5）可加裝隔離開關

主要技術參數

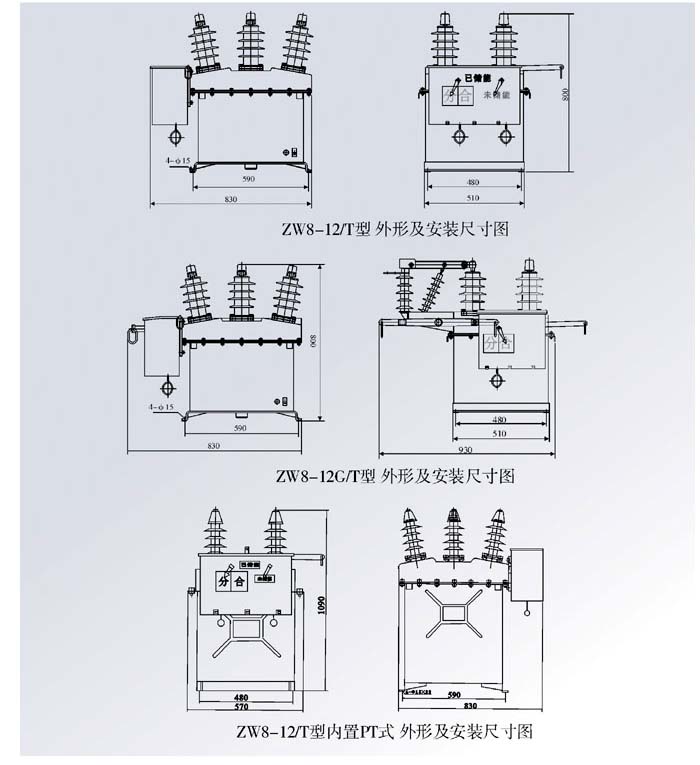

外形及安裝尺寸
